ABS не даёт колёсам заблокироваться при резком торможении: она десятки раз в секунду снижает и снова повышает давление в тормозах. Поэтому колёса продолжают катиться, автомобиль сохраняет управляемость, а водитель может тормозить и объезжать препятствие одновременно.
ABS — это электронно-гидравлическая часть тормозной системы, которая следит за скоростью вращения каждого колеса и отдельно регулирует давление в его тормозном контуре. Сама она не создаёт тормозное усилие: давление формирует водитель педалью, а система решает, какую его часть подать к каждому колесу.
По сути, это надстройка над обычными тормозами: колодки, диски и магистрали остаются прежними, меняется только способ дозирования давления. О других узлах, с которыми она связана, читайте в материале о том, как устроен автомобиль.
Почему заблокированное колесо опасно
Заблокированное колесо скользит по покрытию, как лыжа, и почти не держит автомобиль в повороте. Боковое сцепление шины падает почти до нуля, поэтому руль перестаёт менять траекторию: машина движется туда, куда её несёт инерция.
На сухом асфальте тормозной путь с заблокированными колёсами может быть близок к результату с ABS. На мокрой дороге разница обычно заметнее: без системы путь увеличивается, а возможность объехать препятствие почти исчезает.
Из чего состоит ABS
ABS состоит из четырёх основных узлов. Они не делают тормоза сильнее, а быстро перераспределяют давление, которое уже есть в контурах.

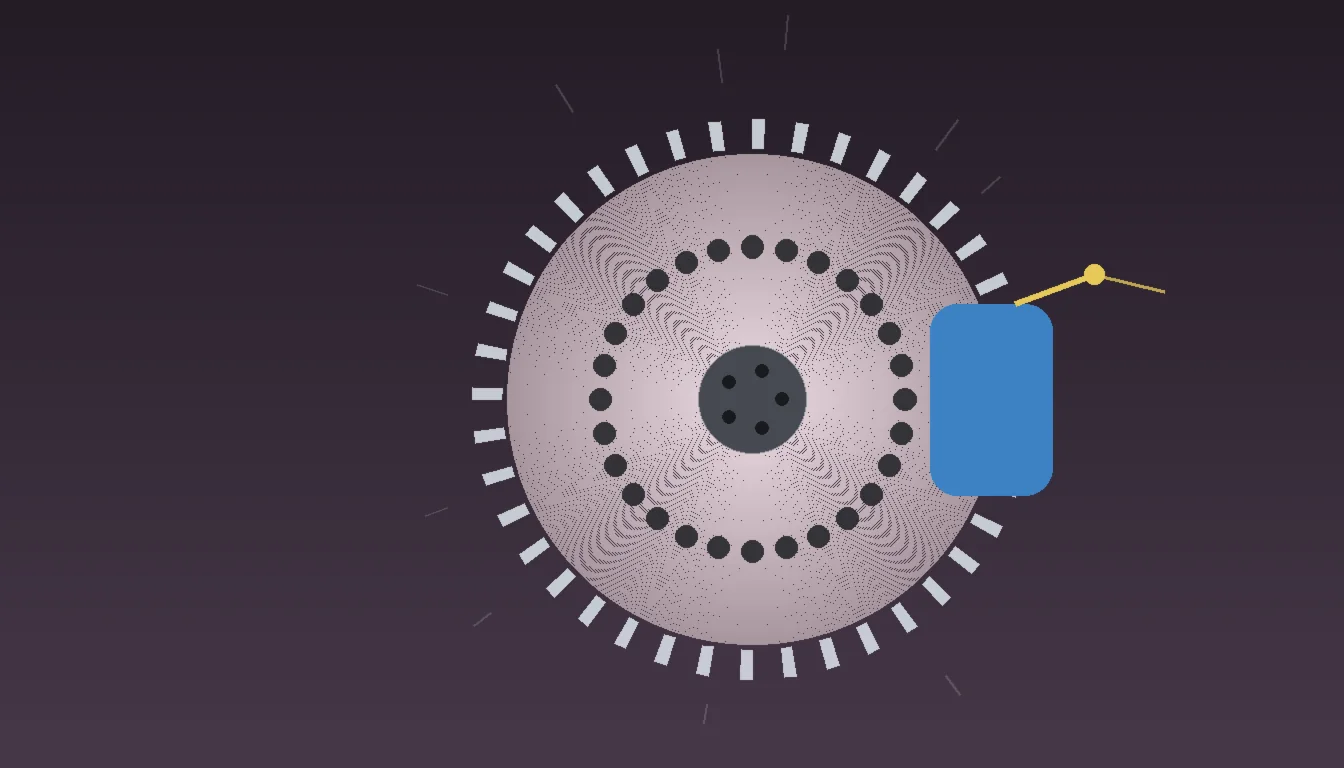

- Датчики скорости колёс — отслеживают вращение каждого колеса бесконтактно.
- Электронный блок управления — сравнивает сигналы датчиков и распознаёт резкое замедление колеса.
- Гидравлический блок — объединяет клапаны для отдельных колёс, возвратный насос и каналы, по которым меняется давление.
- Контрольная лампа на панели — сообщает о состоянии системы, но в её работе не участвует.
Полная схема — четырёхканальная: у каждого колеса свой датчик и клапан. В более простых вариантах каналов меньше. В трёхканальной системе передние колёса управляются отдельно, а задние делят один канал; в одноканальной датчик стоит на задней оси — такие схемы встречались на пикапах и грузовиках.
Как ABS работает при угрозе блокировки
ABS реагирует не на полную остановку колеса, а на резкий рост замедления его вращения — признак того, что блокировка вот-вот наступит. В этот момент блок управления сбрасывает давление именно в контуре этого колеса, и оно снова начинает вращаться.
Затем давление возвращается, система вновь измеряет скорость колеса, и цикл повторяется. По данным Bosch, за секунду это может происходить до 40 раз. Педалью человек так быстро дозировать усилие не способен.
| Фаза | Что делает ABS | Что происходит с колесом | Что чувствует водитель |
|---|---|---|---|
| Колесо близко к блокировке | Фиксирует резкое замедление вращения | Ещё катится, но уже на пределе | Пока без изменений |
| Давление снижается | Клапан уменьшает давление в контуре | Снова набирает обороты | Толчок в педали |
| Давление возвращается | Насос и клапан наращивают давление | Тормозит, но не блокируется | Пульсация под ногой |
| Следующий цикл | Снова измеряет скорость | Сохраняет контакт с дорогой | Пульсация повторяется |
Пульсация педали означает, что ABS работает, а не указывает на неисправность. Насос и клапаны не могут менять давление несколько десятков раз в секунду совершенно незаметно для ноги.
Когда тормозной путь с ABS бывает длиннее
В испытаниях NHTSA на большинстве покрытий автомобили с включённой ABS останавливались на меньшей дистанции, чем с отключённой. Исключением стал рыхлый гравий: там тормозной путь с ABS в среднем вырос на 27,2 %.
Дело не в том, что система слабо тормозит. Заблокированное колесо врезается в рыхлое покрытие и нагребает перед собой вал материала, который создаёт дополнительное сопротивление. ABS не позволяет колесу остановиться, поэтому такой вал не успевает образоваться.
| Покрытие или условие | Результат испытаний NHTSA | Деталь отчёта |
|---|---|---|
| Большинство покрытий | С ABS путь короче | Девять автомобилей испытывали на девяти поверхностях |
| Рыхлый гравий | +27,2 % к пути | Слой гравия — около 5 см |
| Гравий, загруженный автомобиль | +24,6 % | У всех девяти машин путь без ABS был короче |
| Гравий, облегчённый автомобиль | +30 % | Без груза эффект рыхлого покрытия сильнее |
| Трава, загруженный автомобиль | −6,9 % | У семи из девяти машин путь с ABS оказался короче |
При этом устойчивость автомобиля при торможении почти всегда была лучше с ABS. Несколько лишних метров на гравии — плата за возможность сохранять контроль над машиной.
Что показала статистика реальных аварий
На дороге преимущество оказалось скромнее, чем на полигоне. По оценке NHTSA 1994 года, автомобили с ABS на 24 % реже попадали в смертельные столкновения нескольких машин на мокрой дороге. Но число смертельных аварий с одной машиной в той же выборке выросло на 28 %.
Сама система не создаёт аварии. Среди причин, которые рассматривали исследователи, — изменение поведения водителей: с электронной помощью человек начинает ехать смелее, чем позволяют условия и физика.
Как появилась ABS
Идея антиблокировки старше автомобильной электроники. Патент на регулятор тормозного усилия Карл Вессель получил ещё в 1928 году, но дальше бумаги конструкция не пошла. Первыми антиблокировку освоили не автомобили: в 1952 году появилась авиационная Dunlop Maxaret, а в 1954-м похожие тормоза Knorr — на железной дороге.
Для автомобилей решающим стал датчик. Механические датчики не выдерживали дорожных условий, поэтому в 1967 году Daimler-Benz вместе с TELDIX разработал бесконтактные индукционные. Первое поколение системы для легковых машин, грузовиков и автобусов Daimler-Benz представил 12 декабря 1970 года.
До серийного производства оставалось далеко: аналоговая электроника была слишком сложной и ненадёжной. Лишь микросхемы позволили создать компактный цифровой блок, к которому Bosch шла пять лет. В августе 1978 года Mercedes-Benz представил новое поколение ABS, а с декабря предложил его для S-Class как платную опцию. С 1984 года система стала стандартной для легковых Mercedes-Benz; через десять лет после дебюта такими тормозами был оснащён уже миллион автомобилей в мире.
Какие системы выросли из ABS
На датчиках и гидравлике ABS построена система стабилизации ESP. К ним добавили датчик угловой скорости автомобиля, и электроника получила новую задачу: возвращать машину на заданную траекторию, когда она начинает терять устойчивость.
В Европе ESP обязательна для всех новых легковых и лёгких грузовых автомобилей с 1 ноября 2014 года; для автобусов, тяжёлых грузовиков и прицепов требование вводили по отдельному графику. По состоянию на 2025 год Bosch поставила более 350 млн таких систем, а их вклад в ЕС и Великобритании компания оценивает более чем в 22 000 спасённых жизней и почти 750 тыс. аварий с травмами.
За пределы легковых машин ABS вышла быстро: грузовики Mercedes-Benz с пневматическими тормозами получили её с 1981 года, туристические автобусы Mercedes-Benz — в стандартной комплектации с 1987-го. Мотоциклы объёмом свыше 125 см³ в ЕС должны иметь ABS, если их зарегистрировали после 1 января 2017 года. По данным IIHS, у таких моделей уровень смертельных аварий на 22 % ниже, чем у идентичных мотоциклов без системы.
За полвека тормоза из чистой механики превратились в электронику, которая успевает принять несколько десятков решений за ту секунду, пока водитель просто нажимает на педаль.
