Електромобіль рухається електричним мотором, а енергію для нього тримає тягова батарея. Ланцюг короткий: батарея віддає постійний струм, силова електроніка перетворює його на змінний і дозує, мотор обертає вал, редуктор доводить обертання до коліс. Циліндрів, свічок запалювання та паливного бака в цій схемі немає — горіти тут нічому.
Електромобіль — це автомобіль, у якому колеса крутить електричний двигун, а енергію для нього зберігає тягова акумуляторна батарея; заряджають її від розетки або зарядної станції. Двигуна внутрішнього згоряння й вихлопної системи в такій машині немає.
Кузов, підвіска, кермо й фрикційні гальма при цьому лишаються звичайними автомобільними вузлами. Загальну конструкцію ми розбирали в матеріалі про те, як влаштований автомобіль загалом, і електропривод змінює в ній тільки те, що створює рух. Ідея давня: електричні екіпажі їздили ще в першій половині XIX століття, а близько 1900 року в США вони становили приблизно третину всіх авто на дорогах. Масовими вони стали лише тепер — у 2025 році електричним було кожне четверте нове авто у світі.
Як влаштований електромобіль: девʼять основних вузлів

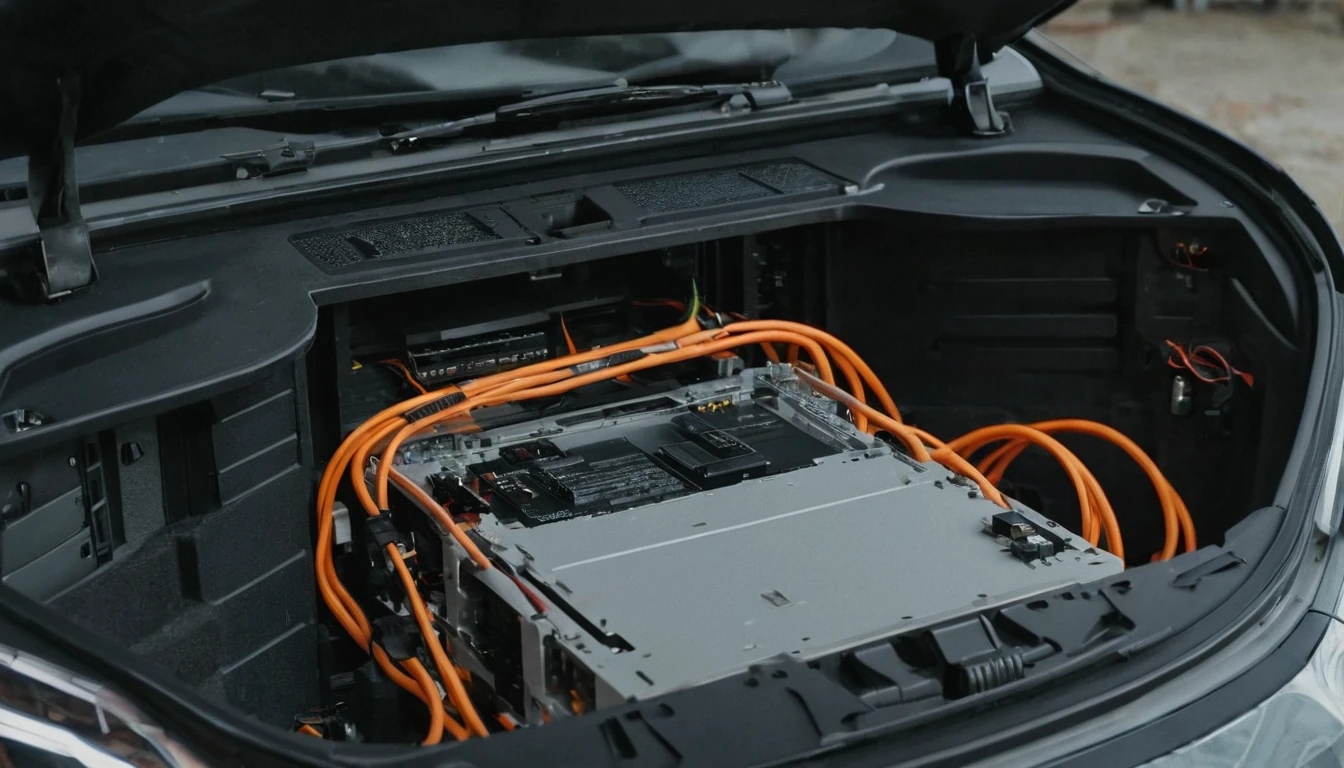

Міністерство енергетики США (DOE) зводить будову повністю електричного авто до девʼяти вузлів. Безпосередньо за рух відповідають передусім три з них — тягова батарея, тяговий електромотор і силовий контролер: перша зберігає енергію, другий перетворює її на рух, третій вирішує, скільки й коли віддати.
У бензиновому авто пальне йде з бака до двигуна й там згорає. Тут шлях коротший.
- Тягова батарея зберігає електроенергію для руху.
- Тяговий електромотор крутить колеса, а під час рекуперації той самий агрегат працює генератором.
- Силовий контролер — це силова електроніка, яка керує потоком енергії від батареї, обертами мотора й крутним моментом; його ключова частина, інвертор, розібрана нижче.
- Бортовий зарядний пристрій перетворює змінний струм із мережі на постійний і стежить за напругою, струмом, температурою та рівнем заряду.
- Порт заряджання зʼєднує автомобіль із мережею або зарядною станцією.
- DC/DC-перетворювач знижує високу напругу тягової батареї до низької — для бортової електрики.
- Допоміжна 12-вольтова батарея живить звичні автомобільні прилади.
- Система терморегуляції тримає батарею, мотор і силову електроніку в робочому температурному діапазоні.
- Електротрансмісія передає крутний момент від мотора на колеса.
Пального немає — отже, немає ані бака, ані насоса, ані паливних магістралей. Немає й вихлопної труби: у машині нічому горіти.
Як батарея зберігає енергію
Тягова батарея — це сотні, а в частині моделей і тисячі окремих комірок, зібраних у модулі, і кожен модуль має власний контролер напруги й температури. Стежити доводиться за кожною групою комірок окремо.
У Porsche Taycan першого покоління батарея Performance Battery Plus мала 33 модулі по 12 комірок — разом 396. Її запас енергії — 93,4 кВт·год, робоча напруга — 800 В, тоді як типова для електромобілів архітектура розрахована на 400 В. Комірки в ній плоскі: гнучка фольга замість жорсткого корпусу.
Температура тут така сама важлива, як напруга. Батарея, електроніка й мотор працюють у вузькому діапазоні, і система терморегуляції утримує їх у ньому.
Ресурс тягової батареї федеральний довідник fueleconomy.gov оцінює в 12–15 років у помірному кліматі й 8–12 років у суворому. Це орієнтир для технології загалом; паспортних даних конкретної моделі він не замінює.
Як електромотор перетворює струм на рух
Інвертор подає на статор змінний струм і задає частоту обертового магнітного поля, а в найпоширенішому типі тягових моторів — синхронному з постійними магнітами — ротор іде за цим полем. Обертання доходить до коліс через редуктор. Швидкість мотора визначає саме частота поля.
Батарея зберігає постійний струм, мотору потрібен змінний — інвертор перекладає з однієї мови на іншу. Працює він і у зворотний бік: під час гальмування перетворює змінний струм від мотора на постійний для заряджання батареї.
Наскільки точно все це працює? Porsche наводить для інверторів Taycan коефіцієнт корисної дії майже 98 %. А в оцінці Оук-Ріджської національної лабораторії для fueleconomy.gov ККД усього електроприводу разом із втратами в інверторі й редукторі закладено на рівні 76,4–80,2 %.
Чим електромобіль відрізняється від бензинового
В електромобілі немає паливної системи, циліндрів, свічок запалювання, вихлопу й багатоступеневої коробки передач. Замість контрольованого згоряння пального в циліндрах тут працює контрольований потік електрики, і з цього випливає решта відмінностей.
Бензиновому мотору потрібні пальне, повітря, іскра та відведення відпрацьованих газів. Саме тому турбокомпресор у бензиновому моторі нагнітає повітря для згоряння. В електромобілі турбіні нема чого робити: горіння немає, повітряного тракту для нього теж.
| Вузол бензинового авто | Що на його місці в електромобілі |
|---|---|
| Паливний бак | Тягова батарея |
| Двигун внутрішнього згоряння | Тяговий електромотор |
| Турбіна та система наддуву | Нічого: повітря для згоряння не потрібне |
| Багатоступенева коробка передач | Зазвичай один редуктор без перемикань |
| Вихлопна система й глушник | Нічого: вихлопних газів немає |
| Стартер і генератор | Стартер не потрібен; бортову мережу живить DC/DC-перетворювач, а мотор працює генератором під час рекуперації |
| Паливний насос | Силовий контролер: керує потоком енергії від батареї |
Рухомих частин в електроприводі значно менше, ніж у двигуні внутрішнього згоряння. Звідси й наслідки, які перелічує DOE: рідин на кшталт моторної оливи, які треба регулярно обслуговувати, тут менше, електроніка майже не потребує планового втручання, а гальма зношуються повільніше завдяки рекуперації.
Чому електромобілю вистачає однієї передачі
Електромотор дає корисний крутний момент у широкому діапазоні обертів, тому між ним і колесами зазвичай стоїть один редуктор без перемикань. Бензиновому авто коробка потрібна саме тому, що мусить утримувати двигун у вузькому діапазоні ефективних обертів.
Тягу мотор дає з першого оберту. Розкручувати його й підбирати передачу не треба, тож паузи між натисканням педалі та прискоренням немає — у переліку переваг електроприводу DOE ставить сильніший розгін поруч із тихим плавним ходом.
У трансмісії Taycan передатне число близьке до 8:1: приблизно вісім обертів електромотора на один оберт колеса.
Правило не абсолютне. На задній осі Taycan першого покоління Porsche поставив двоступеневу трансмісію — виняток, який виробник зробив для спорткара.
Як рекуперація повертає авто частину енергії
Під час гальмування електромотор переходить у режим генератора: інерція автомобіля крутить його, а вироблений струм іде назад у батарею. На комбінованому циклі EPA так повертається близько 22 % енергії.
У бензиновому авто ця енергія просто зникає. Диски й колодки нагріваються від тертя, тепло розходиться в повітрі, і зібрати його назад нічим — механізму для цього в машині немає.
Фрикційні гальма при цьому лишаються обовʼязковими. Рекуперація живиться енергією руху, а на малій швидкості її вже майже не залишається: до повної зупинки авто доводять саме колодки, і в екстреному гальмуванні працюють теж вони. Зате більшість повсякденних плавних уповільнень бере на себе мотор — тому гальмівні механізми служать довше.
Наскільки електромобіль ефективніший за бензиновий
Типовий електромобіль використовує 87–91 % енергії, якщо врахувати рекуперацію, а звичайне бензинове авто — близько 30 %. Розрив тримається на тому, скільки енергії дорогою втрачається на тепло й тертя.
| Показник | Електромобіль | Бензинове авто |
|---|---|---|
| Втрати в приводі | 15–20 % | 64–75 % |
| Енергія, що йде на рух автомобіля | 65–69 % | 12–30 % |
| Ефективність із рекуперацією | 87–91 % | близько 30 % |
По циклах в електромобіля картина така: до коліс доходить 60–66 % енергії в місті й 71–73 % на трасі. У бензинового авто ці частки помітно менші: 14–20 % у місті й 22–30 % на трасі.
Мороз цю перевагу підрізає. У сильний холод допоміжні електроспоживачі, насамперед обігрів, зʼїдають понад 40 % енергії в міському русі: тепла від двигуна внутрішнього згоряння тут немає, і салон гріє та сама батарея, що везе машину. Взимку запас ходу через це помітно падає — це чесна плата за схему без згоряння.
Практичний наслідок цієї арифметики виходить за межі відсотків. Електромобіль зводить перетворення енергії до кількох керованих кроків і майже позбавляє привід рухомих деталей: менше вузлів під обслуговування, менше точок можливої відмови. Бензинове авто щоразу долає довший шлях — пальне спершу стає теплом і тиском у циліндрах і лише потім рухом.
